很多的初学者对于该如何区分液晶屏的接口类型是很头疼的,究竟它是是LVDS的屏, TTL的屏还是RSDS的屏?总是很难搞得清楚。那么我们该如何的快速的识别出液晶屏的接口类型?这个还是需要一些经验的,下面就从屏的屏线接口的样式来对接口的类型来做出分类的介绍，在此帮助大家快速的识别屏的接口类型。以下方法是个人长期积累的认识，不足的地方还请大家谅解。

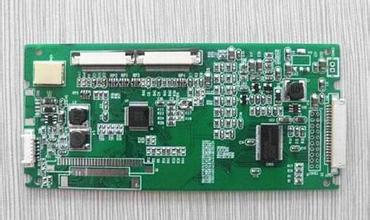

接口：

(1) TTL的屏接口样式详情D6T (单6位的TTL) : 31扣针, 41扣针。对应的屏的尺寸大多都是笔记本的液晶屏(8寸, 10寸,11寸, 12寸),还有一些部分的台式机屏15寸为41扣针接口。

S6T (双6位的TTL) : 30 +45针软排线, 60扣针, 70扣针, 80扣针。大多都为台式机的14寸, 15寸的液晶屏。

D8T (单8位的TTL) :很少见S8T (双8位的TTL) :有,很少见80扣针(14寸, 15寸)



(2) LVDS的屏接口样式详情:

D6L (单6位的LVDS) : 14插针, 20插针, 14片插, 30片插(屏显基板100欧姆的电阻数量统计为4个)主要应用在笔记本的液晶屏(12寸, 13寸, 14寸, 15寸)

D8L (单8位的LVDS) : 20插针(5个100欧姆) (15寸)

S6L (双6位的LVDS) : 20插针, 30插针, 30片插(8个100欧姆) (14寸, 15寸,17寸)

S8L (双8的位LVDS) : 30插针, 30片插(10个100欧姆电阻) (17寸, 18寸, 19寸, 20寸, 21寸)



(3) RSDS的屏接口样式详情:50排线的,双40排线的, 30 +50排线的。主要应用在台式机上的(15寸, 17寸)液晶屏。

常规的LVDS接口液晶屏的定义：

20PIN单6定义：1:电源2:电源3:地4:地5: R0-6: R0+7:地8: R1-9: R1+10:地11: R2-12: R2+ 13:地14: CLK-15CLK+ 16空17空18空19空20空。

每组信号线之间的电阻为(数字表120欧左右)



20PIN双6定义：

1:电源2:电源3:地4:地5: RO-6: R0+7: R1-8: R1+9: R2-10: R2+11: CLK-12: CLK+ 13: RO1-14:R01+ 15: R02-16: RO2+17: RO3- 18: RO3+19: CLK1- 20: CLK1+

每组信号线之间的电阻为(数字表120欧左右)



20PIN单8的定义:

1:电源2:电源3:地4:地5: RO-6: R0+7:地8: R1-9: R1+10:地11: R2-12: R2+ 13:地14: CLK-15:CLK+ 16: R3-17: R3+

每组信号线之间的电阻为(数字表120欧左右)



30PIN单6定义:

1:空2:电源3:电源4:空5:空6:空7:空8: R0-9: RO+10:地11: R1-12: R1+ 13:地14: R2-15: R2+16:地17: CLK-18: CLK+ 19:地20:空-21:空22:空23:空24:空25:空26:空27:空28空29空30空

每组信号线之间的电阻为(数字表120欧左右)



30PIN单8定义:1:空2:电源3:电源4:空5:空6:空7:空8: R0-9: R0+10:地11: R1-12: R1+ 13:地14: R2-15: R2+. 16:地17: CLK-18: CLK+ 19:地20: R3-21: R3+22:地23:空24:空25:空26:空27:空28空29空30空

每组信号线之间的电阻为(数字表120欧左右)



30PIN双6定义: 1:电源2:电源3:地4:地5: RO-6: R0+7:地8: R1-9: R1+10:地11: R2-12: R2+13:地14: CLK-15: CLK+ 16:地17: RS0-18: RS0+19:地20: RS1-21: RS1+22:地23: RS2-24: RS2+25:地26: CLK2-27: CLK2+

每组信号线之间的电阻为(数字表120欧左右)



30PIN双8定义:1:电源2:电源3:电源4:空5:空6:空7:地8: RO-9: R0+ 10: R1-11: R1+12: R2-13: R2+14:地15:CLK-16: CLK+ 17:地18: R3-19: R3+ 20: RBO-21: RB0+ 22: RB1-23: RB1+24:地25: RB2-26: RB2+27: CLK2-28: CLK2+ 29: RB3-30: RB3+

每组信号线之间的电阻为(数字表120欧左右)般14PIN, 20PIN, 30PIN大多为LVDS接口。
